真空镀膜已成为生产制造行业中重要的环节之一。通过物理或化学手段对材料表面直接沉积膜层的技术，和传统镀膜方法（如电镀、化学镀膜）相比，真空镀膜技术使用的镀膜材料种类更丰富、膜层厚度更易控制、附着力更强、适用范围更广，在操作过程中更加节能、安全、环保。真空镀膜技术是表面处理技术的一项重要分支，应用领域从基础的五金装饰到消费电子，从工模具到航空航天等都有广泛应用。

真空镀膜行业技术水平及特点：真空镀膜是表面处理技术的一项分支，是指为了减少杂质的干扰，在高度真空环境下，通过物理或化学手段，将金属、非金属或化合物材料（膜材）转换成气态或等离子态，并沉积于玻璃、金属、陶瓷、塑料或有机材料等固体材质（简称基材、基板或基片）采用一定方法加热待镀材料，使之蒸发或升华，并飞行溅射到被镀基板表面凝聚成膜的工艺。

利用真空镀膜技术镀制薄膜后，可使材料表面获得新的复合性能并实现新型的工程应用，赋予材料表面新的机械功能、装饰功能和声、电、光、磁及其转换等特殊功能（例如防辐射、增减透光、导电或绝缘、导磁、抗氧化、耐磨损耐高温耐腐蚀等），从而改善产品原有性能、提高产品质量、延长产品寿命等。

和传统镀膜方法（如电镀、化学镀膜）相比，真空镀膜使用的镀膜材料种类更丰富、膜层厚度更易控制、附着力更强、适用范围更广，在操作过程中更加节能、安全、环保。主要有三大优势：

一是，不影响被镀材料的质量，在加热镀膜材料时，不需要过高温度，因此不会出现被镀材料在几何尺寸上发生变形或降低材质性能等现象；

二是，可以较大范围内自由选择镀膜材料，更容易在组成和构造上对膜材进行控制；

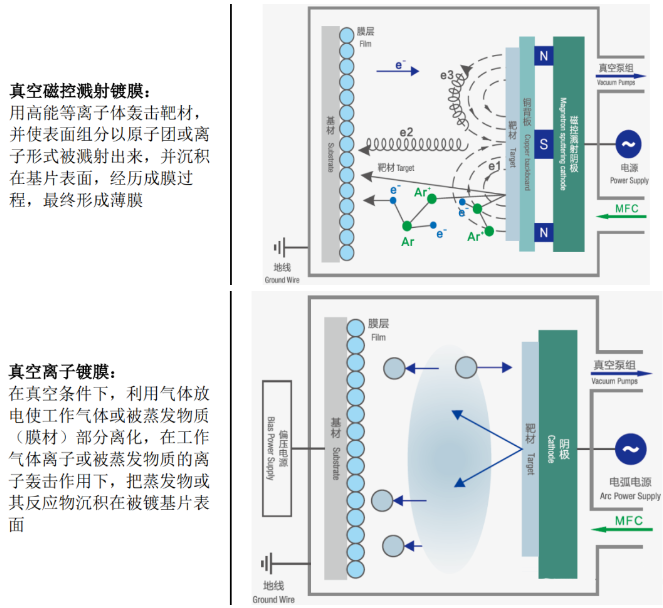

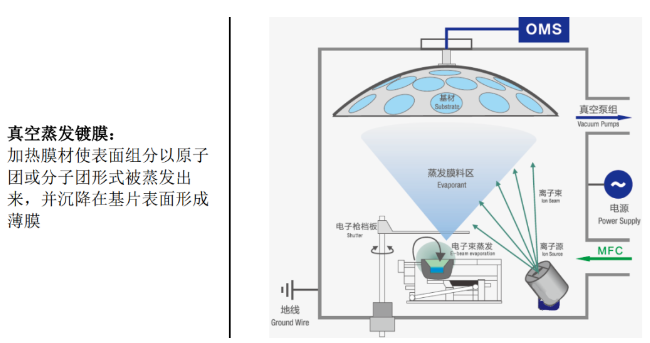

三是，镀膜过程与电镀、热浸镀技术相比，对周围环境影响更小。三类真空镀膜技术介绍及图示如下：

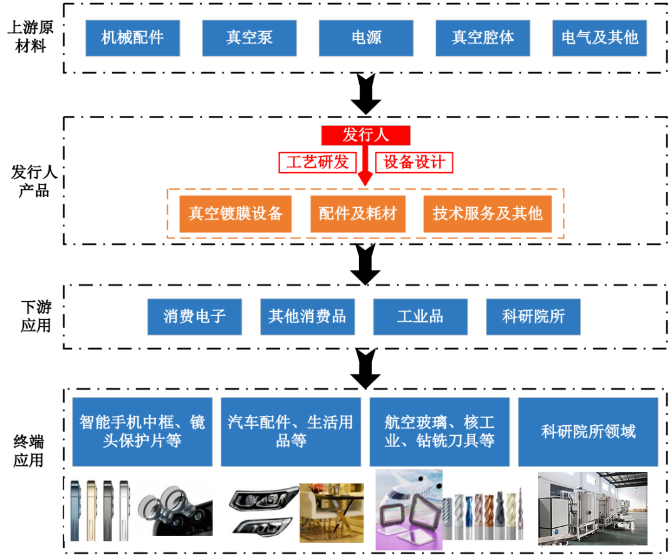

随着我国制造业越来越发达，真空镀膜的应用领域更加广泛，除了应用在消费电子、集成电路、光学光电子元器件等领域外，还可以应用到航空航天、机械制造、医疗设备、建筑等方面。真空镀膜技术在消费电子领域有着广泛的应用，另外，消费电子产品中的金属结构件、摄像头、玻璃应用等均需要真空镀膜工艺。

为了促进我国高质量发展，国家大力发展光学光电子元器件、集成电路、太阳能光伏、新能源动力电池等新兴产业，使得相关产业对真空镀膜的需求量高速增长。

随着市场多元化的不断需求，从应用领域来看，真空镀膜几乎可以在任何基材上成膜，所以它的应用范围非常广泛，主要集中在机械制造加工业、汽车工业、医疗器械、消费电子、航空、新能源等行业。为了使我国经济进一步发展，国家必然会针对这些行业出台相关的扶持政策及产业规划的推进，可见，未来这些行业发展前景十分乐观。

同时，为了打破技术壁垒，行业不断加强技术研究，促进计算机技术、微电子技术与真空镀膜技术的结合应用，进一步提高真空镀膜的产品性能，特别是对于产品的精确性、高效性、稳定性等方面的性能将会得到大幅度改善，而且技术的不断高端化将会促进真空镀膜产品应用领域范围不断扩大。

随着国家对环境保护的日益重视，真空镀膜的高性价比、低污染的特点将成为表面处理业内主流技术。

一方面，表面处理技术发展趋势是向低耗能无污染的技术方向发展，真空镀膜技术依附其环保节能、安全可控的特性，配合国家可持续发展战略，市场覆盖率迅速扩大；

另一方面，表面处理技术对于被处理对象的表面进行各种改性改造，增强了被处理对象表面的耐磨性、耐腐蚀性、光滑度等属性，使被处理对象在使用过程中大大减少了损耗和浪费，起到了节能环保作用，符合国家在产业政策和产业规划上的导向。在此背景下，掌握了低耗能无污染先进技术的国内企业，能够抢占市场先机。
